h74w對夾超薄型止回閥說明書（圖片）

產品說明：

    H74W對夾超薄型止回閥是一種薄片式止回閥，采用短型結構尺寸和單閥瓣設計，相比傳統(tǒng)的旋啟式止回閥，該系列閥門具有結構簡單、無外泄露、可任意位置安裝、安裝方便、線性震動小、壓降小和零座圈磨損的特點。

    H74W對夾超薄型止回閥的閥瓣處附有O型密封圈，密封性能好，且有彈簧輔助關閉，動作靈敏，特別對安裝空間限制的場所尤為適用，比如給水系統(tǒng)、石油、化工、冶金等工業(yè)部門對有安裝空間限制的場所。

產品特點：

    1、結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放用管道的布置帶來很大的便利，并能大量節(jié)約材料、降低造價。

    2、閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。

    3、可水平安裝或垂直安裝，重量輕，不必為閥門設置支座。

    4、流道通暢、流體阻力小，閥瓣在很小的壓差下就能全部打開。

性能參數：



型號	工作壓力（MPa）	適用介質	閥體材料	適用溫度（℃）
H74W-10P/16P/25P/40P	1.0～2.5	硝酸類	不銹鋼	≤150

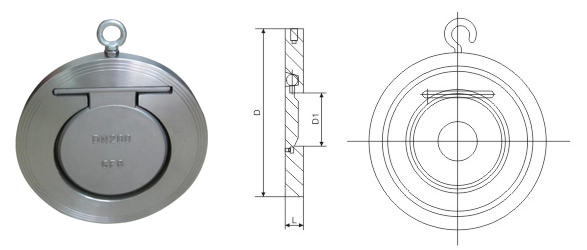

外形結構圖：
